中頻感應加熱爐控制板與感應圈
作者: 中頻感應加熱電源http://www.lengkush.com/ 發布時間: 2019-02-25 17:04:38 次瀏覽

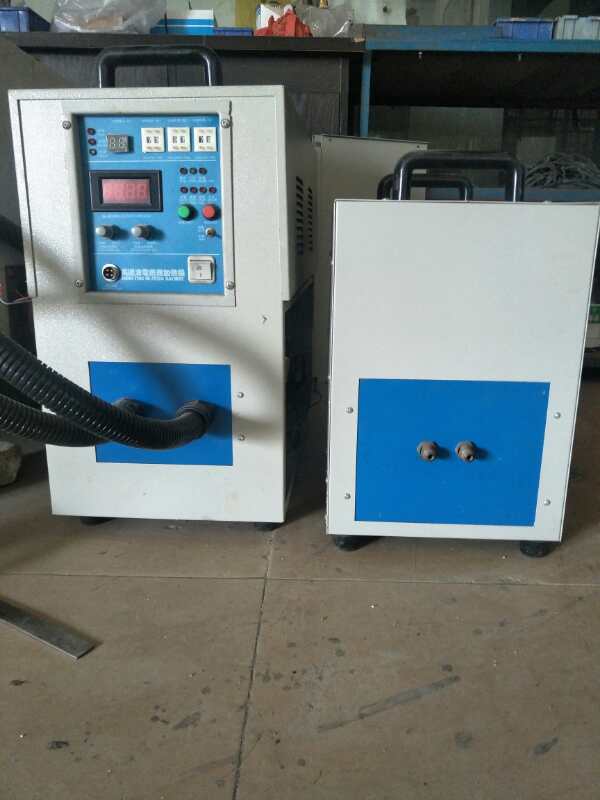

中頻感應加熱電源，本公司開發使用研制的新型雙橋整流（及十二脈波）控制觸發板。中頻電源控制板用于主回路采用雙橋整流的中頻電源，雙橋整流中頻電源可以減少運行引起的電網諧波、提高功率因數和運行效率。雙橋整流中頻電源必須配專用的整流變壓器，其副邊有△和Y兩組繞組（或＋15o、－15o兩組繞組），分別工給兩組整流橋，再經兩個濾波電感之后，并聯供給逆變器。
中頻電源控制板主要由電源、給定調節器、平衡調節器、移相控制電路、保護電路、啟動演算電路、逆變頻率跟蹤、逆變脈沖形成、脈沖放大及脈沖變壓器組成。其核心部件采用美國生產的高性能、高密度、超大規模專用集成電路，使其電路除調節器外，其余均實現數字化，因此可靠性高、脈沖對稱度高、抗干擾能力強、反應速度快等特點。
